Description

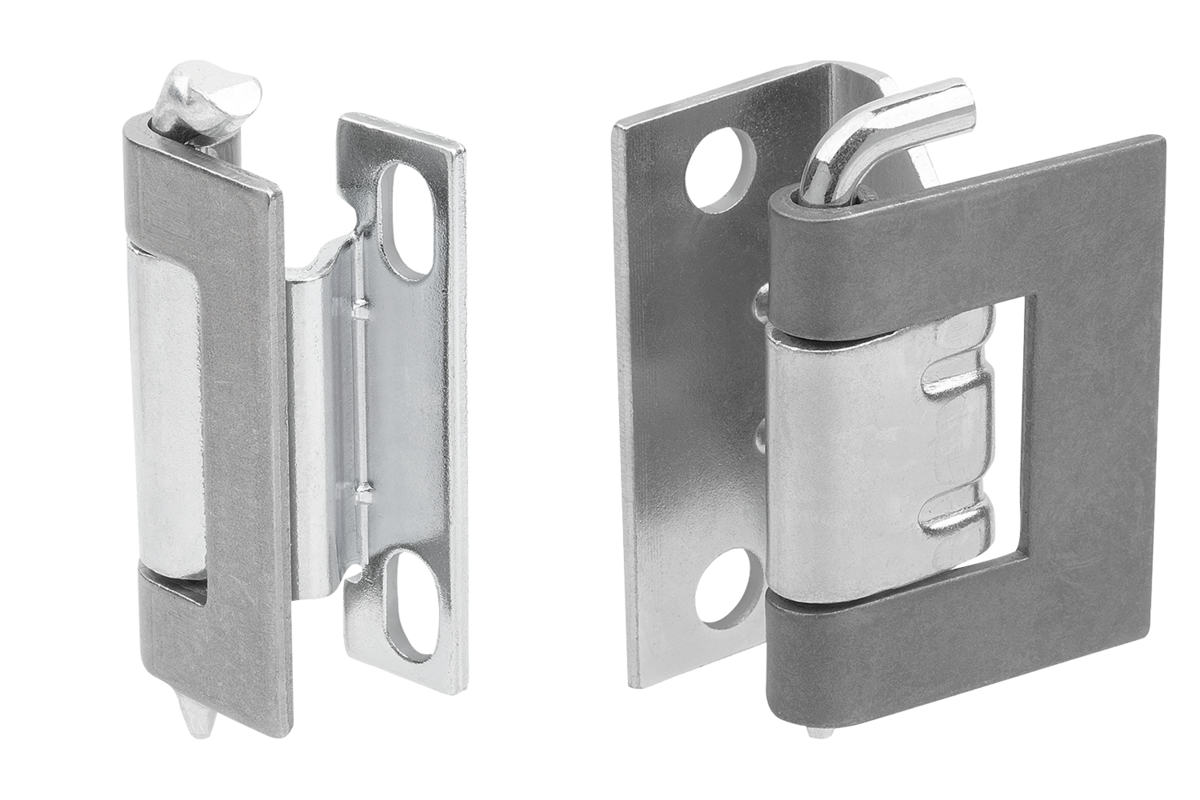

Nos charnières invisibles sont généralement utilisées pour des raisons fonctionnelles ou esthétiques. Ces charnières sont montées à l’intérieur de la porte et de l’encadrement et ne sont visibles que lorsque la porte est ouverte.
Caractéristiques techniques
Matière
Élément de porte et élément de cadre en acier ou en inox 1.4301 ou 1.4305.
Goupille en acier, inox 1.4301, 1.4305 ou POM.
Joint torique en NBR.
Finition
Élément de porte en acier non traité.
Élément de cadre et goupille en acier zingué.
Élément de porte, élément de cadre et goupille en inox brut.
Goupille en POM naturel.
Joint torique noir.
Nota
Pour les portes en applique.
Charnière invisible.
Chant 18, 23 ou 24 mm.
Utilisable à droite et à gauche.
Angle d’ouverture 120°.
Élément de cadre à visser.
Forme B : élément de porte soudable sur le vantail
Forme C : élément de porte soudable sur le chant de porte
En cas de place limitée, il est possible d’insérer la goupille en POM de bas en haut, cette goupille est autobloquante
| Marque | norelem |
|---|---|
| Catégorie | Mécanique, Transmission de puissance |
| Sous-catégorie | Actionneurs, Positionnement |
| Applications |
|
